(一)、以前用過重錘式料位計，有埋錘、斷線的現象。

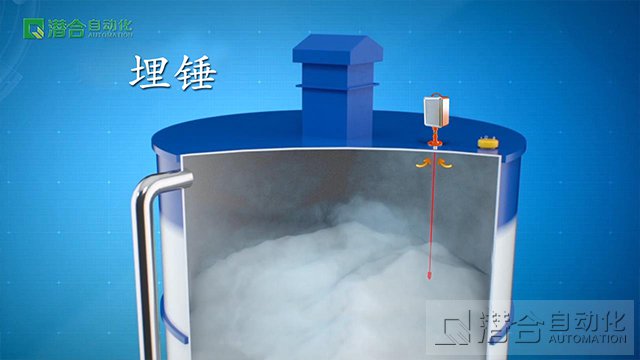

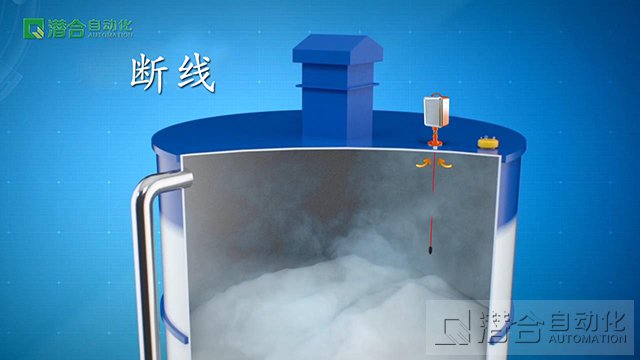

分析重錘料位計為什么會產生埋錘、斷線的故障

1.1 傳感器(錘頭)同物料接觸的那一時刻，要看料位計是否用最短時間、準確檢測出來，這也是重錘料位計能否安全有效測量的關健。因?yàn)槿绻麄鞲衅?錘頭)不能及時停在物料表面，將導致錘頭被埋住，而在實際工況中，物料表面往往斜面，增加了傳感器停在物料表面的難度。如果錘頭上壓的物料較多，而此時料位計正在收回傳感器(錘頭)，將導致線纜被拉斷，這就是埋錘、斷線的原因。

1.2 上述埋錘、斷線的原因是由重錘料位計性能決定的，是內部因素。大多數重錘料位計采用機械式平衡開關做為檢測傳感器同物料接觸的關健部件，但該類型開關易受外界環境影響，如進料壓到傳感器、氣流吹動傳感器擺動等都會引起開關誤動作。另外因?yàn)樵撻_(kāi)關采用機械結構，內部的彈簧等部件經過一段時間運行后，會產生機械疲勞，影響反應精度。如果采用磁力開關，也會產生同樣現象。

1.3 外部因素也會導致埋錘、斷線事故的發生。最主要的原因是重錘安在進料口下方，在傳感器下落的同時，進料系統也同時運行，物料正好埋信錘頭。

2.如何避免埋錘、斷線故障

2.1由料位計內部原因引起的故障，可以從核心檢測單元來解決，如放棄機械式平衡開關，采用光電傳感器做為核心檢測部件；

2.2料位計內部要求有斜面狀態檢測單元；

2.3由外部進料原因引起的故障，可以采用將重錘料位計安裝在遠離進料口的地方；如不能改變安裝位置，就要將重錘料位計和進料系統互鎖的方式解決。即當重錘料位計開始測量時，通過開關控制進料系統，使其不能動作，來避免故障發生。

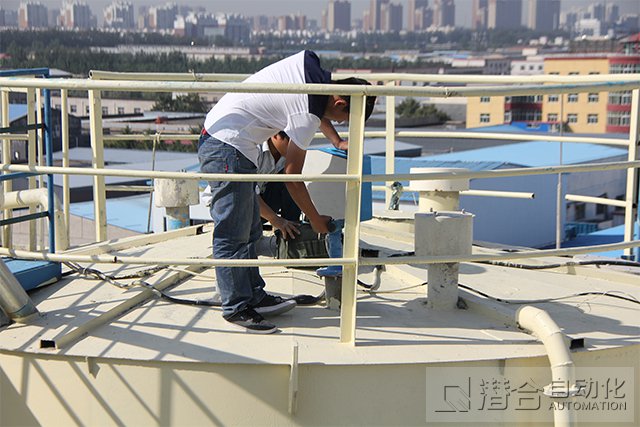

(二)重錘料位計如何安裝?

 1.重錘料位計要求現場提供直徑100mm或以上的開孔，并安裝法蘭，重錘自帶一片鑄鋁材質法蘭(規格：螺栓孔中心直徑178，孔徑Φ8*6均布。也可根據要求定制法蘭。開孔位置要求距側壁1～1.5米距離；

2.現場不能開孔，可以利用原有儀表孔。

2.1如原為射頻導納料位計，則現場應有DN50孔，可以適當擴孔，以適合安裝；

2.2如原為雷達，則現場應用DN100以上孔，可直接使用；

2.3如由于各種原因，庫頂不能開孔，也無現成的儀表孔，可以利于庫頂?shù)男秹洪y，將重錘安裝在卸壓閥上。

(三)重錘料位計如何布線及工作

1.基本要求：需要220VAC供電，重錘功耗50W,布置2芯1.5m2電纜線；輸出4～20mA信號，布置2芯1.5m2屏蔽線。

2.重錘可以采用遠程啟動方式工作，需要提供24VDC點動信號，布置2芯1.5m2屏蔽線。

3.重錘可以提供狀態報警等信號，輸出一對繼電器信號，布置2芯1.5m2屏蔽線。

4.重錘還有遠程關閉功能，可以在不斷電情況下，臨時關閉重錘，需要提供24VDC開關信號，布置2芯1.5m2屏蔽線。

5.重錘料位計支持現場二次儀表顯示。

6.重錘料位計定時工作時間可在15分鐘～168小時范圍調整，如需更短或更長時間設定，可以由DCS通過遠程啟動功能實現。也可另外選擇專用定時儀表。

(四)維護注意事項

1.使用前，要將緊固螺栓擰緊，保證密封良好；

2.重錘料位計下部有“Q”標志的橢圓形蓋板為清灰孔，如無必要，不需打開；

3.料位計機械倉內各轉動部件不能加注潤滑油，以免加油后粘上灰塵后影響轉動；

4.重錘料位計在無故障時不需維護；
