中華人民共和國行業標準

預拌混凝土綠色生產及管理技術規程

　　現批準《預拌混凝土綠色生產及管理技術規程》為行業標準，編號為JGJ/T 328-2014，自2014年 10月 1 日起實施。

　　本規程由我部標準定額研究所組織中國建筑工業出版社出版發行。

中華人民共和國住房和城鄉建設部

2014年4月16日

　　取其片段明文規定

　　4.0.6 粉料倉應標識清晰并配備料位控制系統，料位控制系統應定期檢查維護。

　　重量顯示：料位應有重量顯示，料位控制系統顯示部分裝置位置應便于上料人員吹灰控制。

　　高度顯示：粉料倉內的粉料位置都應實時或間隔顯示，達到設定高度時，應觸發報警器自動報警。

　　報警裝置：當達到料位達到料位設定值時，報警裝置自動報警。報警裝置自動發出明顯的燈光顯示和刺耳的響聲，以警示值班人員。

　　潛合自動化經過潛心研究，在15年自動化研發經驗基礎上，針對商砼混凝土攪拌站做了諸多調研，引進國外新進技術開發出了一套高效率高安全高性能的料倉料位測量+安全上料+日盤點的綜合性系統。該技術獲得了商砼企業的一致認可。實現了商砼混凝土攪拌站實現降低粉塵排放及污染問題，節能、降耗問題，安全生產隱患問題，企業精細化管理的需要一站式整體解決方案。同時由于采用了先進的技術，系統達到國家環保要求。

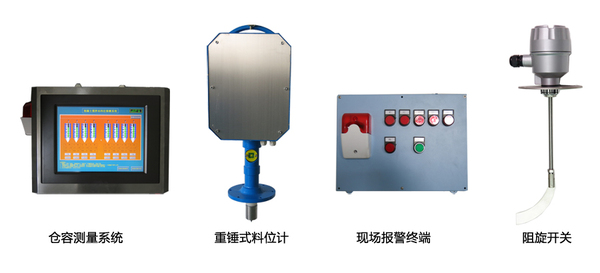

重錘式料位計介紹

　　重錘式料位計用于監測料斗、筒倉、儲罐等容器內粉末、顆粒和液體高度或近似重量的實時測量。它通過直接測量頂部無料空間距離，間接達到測量料層內物料高度 的目的，并且可以根據不同的工況選擇配置各種法蘭、重錘及操作界面或遠程通訊等，實現了人性化、科學化、合理化的設計宗旨。其中QHYC-Ⅰ系列用于冶金 行業的料位測量，QHLC-Ⅰ系列用于糧油加工業的料位測量，QHSN-Ⅰ系列用于水泥廠的料位測量。

　　產品特點

　　● 具有良好的抗電磁干擾能力

　　● 電子倉耐低溫能力可達-40℃

　　● 不銹鋼鋼纜可提供123Kg的拉伸強度

　　● 專利的繞線裝置確保不會出現亂線問題

　　● 雙光學傳感器設計可以正確判斷鋼纜狀態

　　● 無需采用可能造成卡澀的機械剎車裝置

　　● 專利的光學測量系統通過放大回路提高信噪比

　　● 優異的驅動電機及重載鋼纜能提供強大的抗拉伸能力

　　技術參數

　　◆供電電壓:220V±10%AC,50Hz

　　◆功率消耗:15VA連續,40VA間歇

　　◆環境溫度:-40°Fto150°F(-40°Cto65°C)

　　◆介質溫度:小于130°C

　　◆測量范圍:46.5m

　　◆測量速度:0.26m/s

　　◆精度:<測量距離的0.25%

　　◆重復性:20mm

　　◆分辨率:3.5mm

　　◆鋼纜:1.0mm(123kg張力)

　　◆重錘重量：0.89Kg

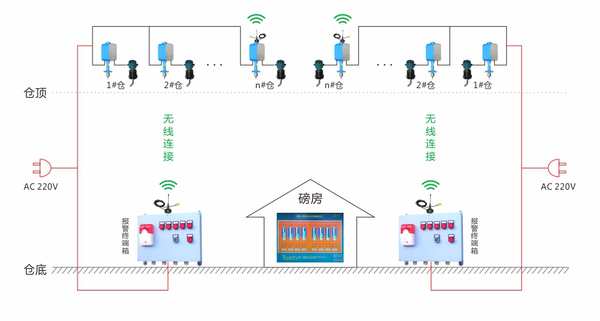

　　現場安裝模擬圖

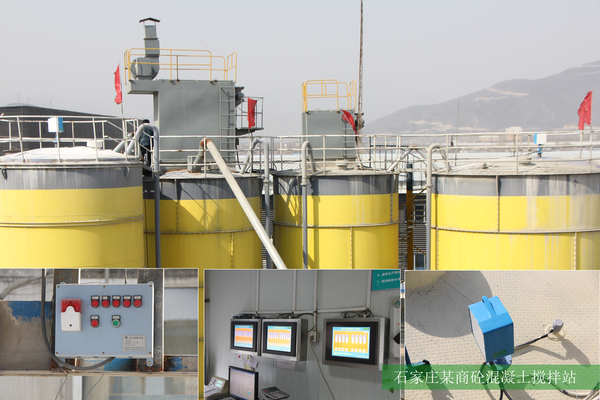

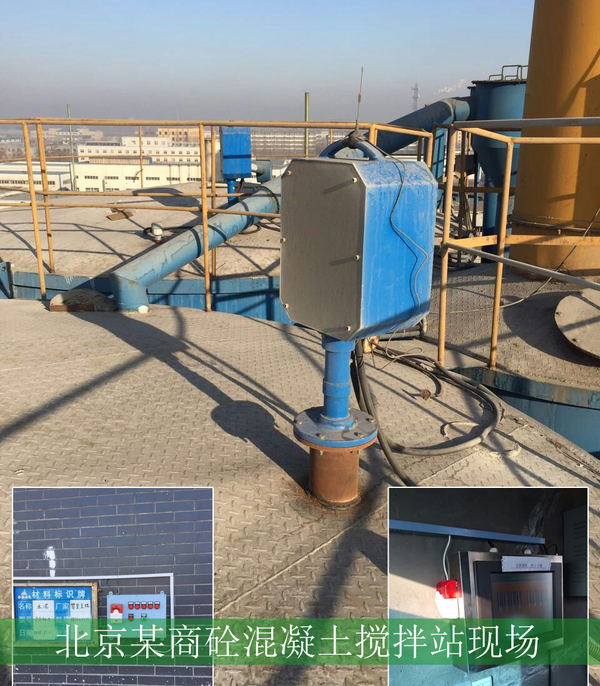

　　客戶案例現場

安全上料系統

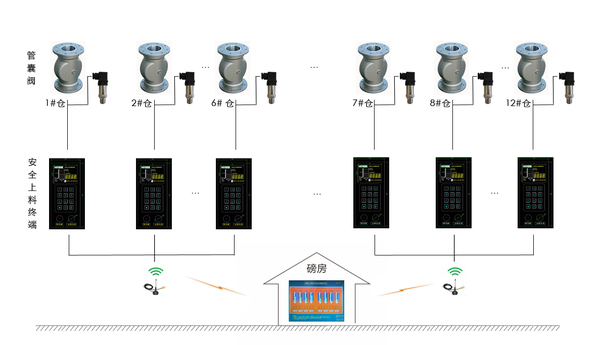

安全上料系統功能、構成及流程

　　上料安全管理系統功能：

　　以磅房為中心，集上料倉分配、上料閥門控制、料位阻旋報警、料位計報警、上料前上空值顯示、電子物料標識牌為一體，徹底省去“兩把鎖”，從管理上根除“打錯料”失誤，實現真正的節能降耗。

　　上料安全管理系統構成：

　　磅房側：觸摸屏、微型打印機、上料安全管理系統軟件各1套，可驅動最多12個上料控制終端。

　　上料口側：上料安全控制終端、電動蝶閥，每個料倉1個，各個終端通過網絡連接。

　　無線網絡平臺：實現磅房觸摸屏與上料終端的信息交換，減少布線，數據安全可靠。

　　上料安全管理系統使用流程：

　　1、料車稱重后，磅房操作人員通過選擇觸摸屏畫面的料倉“允許上料”決定料車需要上料的料倉，選擇同時，微型打印機打印需要上料的“料倉編號”、“上料動態密碼”。

　　2、送料人員到達上料口，在上料安全終端上輸入上料動態密碼，上料電動蝶閥自動打開，確認看到“上料閥門開”、“物料名稱”、“料倉編號”與顯示屏信息一致后，開啟上料設備，開始上料。磅房同時顯示上料閥門的狀態、是否在上料中。

　　3、上料完成后，上料人員操作終端“上料完成”按鈕，電動閥緩緩關閉，本次上料完成。磅房同時顯示“上料完成”。4、上料過程中阻旋報警：上料過程中阻旋報警時，終端蜂鳴器發出斷續報警，上料人員應立即關閉上料設備，為了防止上料管道因關閉電動閥炸裂，不進行上料電動閥的聯動。

日盤點功能

　　獨特的倉容算法，日盤點精度可以做到5噸（精度根據具體的物料而定）以內，而國內其他廠家僅僅限于料位測量。
