潛合通過大量的工程實踐，提出了一種智能除塵控制終端的控制方法。云平臺脈沖控制儀針對目前企業使用的脈沖控制儀的局限性，采用環境監測與網絡技術相結合的方法，實現了脈沖調整、快速設置、頻率自動
跟蹤、故障快速檢測、級聯網信和云平臺通信的功能，提高了使用率和操作安全性，降低了施工的危險性；采用防水外殼結構，配合防水接頭，保證了控制器在惡劣工業環境中的穩定性。
產品特點
（1）控制儀采用工業級單片機作為控制核心；
（2）控制儀集成GPRS和GPS，實現通過云平臺或手機遠程定位和監控?cái)?shù)據，并具有遠程操作的功能；
（3）控制儀支持模塊化編程，根據除塵器控制點數自由組合；
（4）控制儀采用先進的總線式顯示方法，既顯示了設備的正常工作狀態，又方便了工作參數的設置；
（5）控制儀面板上設有各個輸出點的工作指示，可快速判斷輸出點的狀態；
（6）控制儀采用通用的硬件 + 控制算法的設計方案，出色的解決了降低控制成本和提高控制可靠性的矛盾。選用該控制儀，用戶只需要正確安裝外圍設備，正確的設置參數即可輕松實現除塵器的電器控制，不需要任何編程；
（7）控制儀采用EEPROM數據保存技術，實現控制參數的隨時修改和掉電保存。由于系統的控制參數具有特殊的保護措施，即使是在特別惡劣的環境下，仍能保持控制參數的安全;
（8）控制儀采用外部擴展?jié)摵霞?jí)聯控制儀的方式實現清灰控制，清灰設置在主機完成設置。
產品功能
（1）3路模擬量采集，支持壓差接入；
（2）3路開關量輸入采集；
（3）3路開關量輸出、1路自動卸灰控制；
（4）12路清灰輸出，支持清灰設備級聯擴展；
（5）2路模擬量報警及連鎖控制；
（6）云平臺設備狀態參數監控；
（7）支持PC端、手機端設備監控；
（8）設備GPS精準定位、設備斷電監控；
（9）支持云平臺遠程設備停機；
（10）支持設備遠程程序升級功能。
產品優勢
（1）顯示定時/定阻；定壓/定時清灰；
（2）顯示清灰次數；
（3）顯示設備是否有電；
（4）12AI/3AI采集（3AI適應于小型除塵器；12AI適用于大型除塵設備）；
（5）聯動控制-參數遠程可見；
（6）遠程停機；
（7）實現遠程升級。
技術指標
（1）輸入電壓：AC 180～240V50HZ；
（2）開關量輸出路數：3路；輸出類型：干接點輸出；
（3）開關量輸入路數：3路；輸入類型：干接點輸入；
（4）模擬量輸入路數：3路；輸入類型：4-20mA信號；
（5）清灰輸出路數（支持清灰擴展）： 12路；
（6）控制參數隨時設定，斷電后設置參數不丟失；
（7）支持云平臺數據顯示、操作、監控及GPS定位功能；
（8）可實現在線（順序脈沖）、離線（提升+脈沖）控制；
（9）卸灰端子：支持卸灰控制；
（10）外形尺寸：230×160×80毫米；
四位撥碼開關定義及含義如下：
| 撥碼開關編號 | 功能名稱 | 功能含義 |
| 1 | 定時/定阻 | 當該撥碼開關處于ON位置時，表示本臺控制器執行定阻清灰； 當設置定時時,AI1可做他用,當設置定阻時,AI1默認為壓差變送器接入,AI1的量程與接入的壓差變送器對應,設置的AI1的上下限報警值用于定阻清灰時的啟動與停止清灰信號. |
| 2 | DO輸出設置 | 當該撥碼開關處于ON位置時，表示本臺控制器所有DO均通過云平臺控制，當該撥碼開關處于OFF位置時，表示本臺控制器1-4DO與1-4AI的上下限報警實現聯鎖控制； |
| 3 | 備用 | 該功能未定義 |
| 4 | 擴展設置 |
當該撥碼開關處于ON位置時，允許擴展從站清灰，主機的PARA菜單設置參數決定了擴展從站的參數設置；為OFF時，擴展功能無效。 |
LED燈狀態指示定義及含義如下：
| 序號 | 指示燈名稱 | 指示燈功能定義 |
| 1 | 脈沖寬度 | 當清灰系統執行脈沖寬度或參數設置時設置該參數時此燈點亮； |
| 2 | 脈沖間隔 | 當清灰系統執行脈沖間隔或參數設置時設置該參數時此燈點亮； |
| 3 | 提脈間隔 | 當清灰系統執行提脈間隔或參數設置時設置該參數時此燈點亮； |
| 4 | 室間隔 | 當清灰系統執行室間隔或參數設置時設置該參數時此燈點亮； |
| 5 | 周期間隔 | 當清灰系統執行周期間隔或參數設置時設置該參數時此燈點亮； |
| 6 | 提升閥數 | 當進行參數設置并設置該參數時此燈點亮； |
| 7 | 組脈沖數 | 當進行參數設置并設置該參數時此燈點亮； |
| 8 | 卸灰時長 | 當清灰系統執行卸灰時長或參數設置時設置該參數時此燈點亮； |
| 9 | 卸灰間隔 | 當進行參數設置并設置該參數時此燈點亮； |
| 10 | PWR | 當主板電壓正常時此燈點亮； |
| 11 | RUN | 當控制器沒有處于參數設置，并接收到啟動信號時此燈點亮； |
| 12 | GPRS | 當該控制器接收到GPRS信號時此燈點亮； |
| 13 | GPS | 當該控制器接收到GPS信號時此燈點亮； |
| 14 | 級聯通訊 | 當級聯通訊正常時此燈點亮； |
]]>
隨著脈沖控制儀在工業生產中的普及，國內外有上百種的不同的產品，其適用的環境各不同，性能、容量、編程方式及結構各有長處。如何合理選擇脈沖控制儀，對于提高脈沖控制儀的控制系統的技術指標發揮起著舉足輕重的作用，根據市場調查研究，潛合最新研究一款云平臺智能除塵控制終端，多路模擬量及開關量采集，支持設備狀態在線離線監控，適用于大型除塵器
產品特點
（1）控制儀采用工業級單片機作為控制核心；
（2）控制儀集成GPRS和GPS，實現通過云平臺或手機遠程定位和監控?cái)?shù)據，并具有遠程操作的功能；
（3）控制儀支持模塊化編程，根據除塵器控制點數自由組合；
（4）控制儀采用先進的總線式顯示方法，既顯示了設備的正常工作狀態，又方便了工作參數的設置；
（5）控制儀面板上設有各個輸出點的工作指示，可快速判斷輸出點的狀態；
（6）控制儀采用通用的硬件 + 控制算法的設計方案，出色的解決了降低控制成本和提高控制可靠性的矛盾。選用該控制儀，用戶只需要正確安裝外圍設備，正確的設置參數即可輕松實現除塵器的電器控制，不需要任何編程；
（7）控制儀采用EEPROM數據保存技術，實現控制參數的隨時修改和掉電保存。由于系統的控制參數具有特殊的保護措施，即使是在特別惡劣的環境下，仍能保持控制參數的安全;
（8）控制儀采用外部擴展?jié)摵霞?jí)聯控制儀的方式實現清灰控制，清灰設置在主機完成設置。
產品功能
（1）12路模擬量采集，支持壓差接入；
（2）8路開關量輸入采集；
（3）8路開關量輸出：
（4）支持清灰級聯輸出；
（5）4路模擬量報警及連鎖控制；
（6）云平臺設備狀態參數監控；
（7）支持PC端、手機端設備監控；
（8）設備GPS精準定位、設備斷電監控；
（9）支持云平臺遠程設備停機；
（10）支持設備遠程程序升級功能。
技術指標
（1）輸入電壓：AC 180～240V 50HZ；
（2）開關量輸出路數：8路；輸出類型：干接點輸出；
（3）開關量輸入路數：8路；輸入類型：干接點輸入；
（4）模擬量輸入路數：12路；輸入類型：4-20mA信號；
（5）控制參數隨時設定，斷電后設置參數不丟失；
（6）支持云平臺數據顯示、操作、監控及GPS定位功能；
（7）可擴展實現在線（順序脈沖）、離線（提升+脈沖）控制；
（8）外型尺寸：300×230×90毫米；
四位撥碼開關定義及含義如下：
| 撥碼開關編號 | 功能名稱 | 功能含義 |
| 1 | 定時/定阻 | 當該撥碼開關處于ON位置時，表示本臺控制器執行定阻清灰； 當設置定時時,AI1可做他用,當設置定阻時,AI1默認為壓差變送器接入,AI1的量程與接入的壓差變送器對應,設置的AI1的上下限報警值用于定阻清灰時的啟動與停止清灰信號. |
| 2 | DO輸出設置 | 當該撥碼開關處于ON位置時，表示本臺控制器所有DO均通過云平臺控制，當該撥碼開關處于OFF位置時，表示本臺控制器1-4DO與1-4AI的上下限報警實現聯鎖控制； |
| 3 | 備用 | 該功能未定義 |
| 4 | 擴展設置 | 當該撥碼開關處于ON位置時，允許擴展從站清灰，主機的PARA菜單設置參數決定了擴展從站的參數設置；為OFF時，擴展功能無效。 |
LED燈狀態指示定義及含義如下：
| 序號 | 指示燈名稱 | 指示燈功能定義 |
| 1 | 脈沖寬度 | 當清灰系統執行脈沖寬度或參數設置時設置該參數時此燈點亮； |
| 2 | 脈沖間隔 | 當清灰系統執行脈沖間隔或參數設置時設置該參數時此燈點亮； |
| 3 | 提脈間隔 | 當清灰系統執行提脈間隔或參數設置時設置該參數時此燈點亮； |
| 4 | 室間隔 | 當清灰系統執行室間隔或參數設置時設置該參數時此燈點亮； |
| 5 | 周期間隔 | 當清灰系統執行周期間隔或參數設置時設置該參數時此燈點亮； |
| 6 | 提升閥數 | 當進行參數設置并設置該參數時此燈點亮； |
| 7 | 組脈沖數 | 當進行參數設置并設置該參數時此燈點亮； |
| 8 | 卸灰時長 | 當清灰系統執行卸灰時長或參數設置時設置該參數時此燈點亮； |
| 9 | 卸灰間隔 | 當進行參數設置并設置該參數時此燈點亮； |
| 10 | PWR | 當主板電壓正常時此燈點亮； |
| 11 | RUN | 當控制器沒有處于參數設置，并接收到啟動信號時此燈點亮； |
| 12 | GPRS | 當該控制器接收到GPRS信號時此燈點亮； |
| 13 | GPS | 當該控制器接收到GPS信號時此燈點亮； |
| 14 | 級聯通訊 | 當級聯通訊正常時此燈點亮； |
該型號脈沖控制儀特點：
輸出路數自由調整；
一擰一按輕松實現參數調節；
高品質開關電源，具有110V-265V的超寬幅電壓輸入；
高亮度透明外殼，防塵防水；
可根據積塵量隨意調整工作時間，有效的延長脈沖閥和布袋的使用壽命。
]]>1、通過編碼器與按鍵配合操作，結合發光二極管功能提示，30秒設定完全部參數；
2、預留開機信號端口，可遠程開機或外接壓差變送器，實現壓差及遠程控制；
3、預留485 MODBUS通訊口，可與其他設備通訊，通訊距離1200米；
4、卸灰信號定制，實現單機除塵的中控功能。

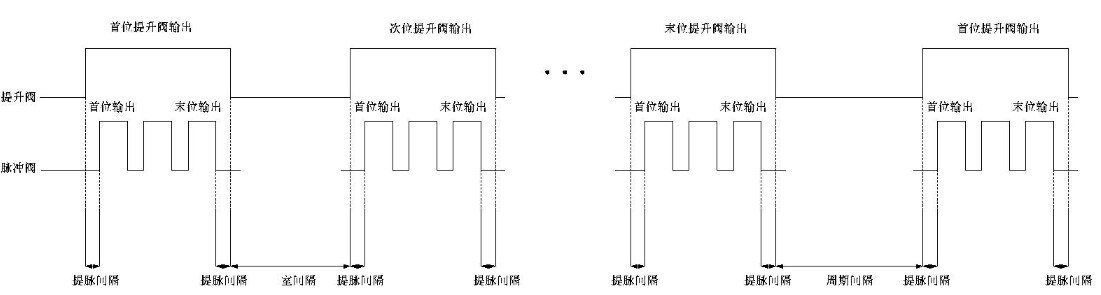

二、離線型輸出波形

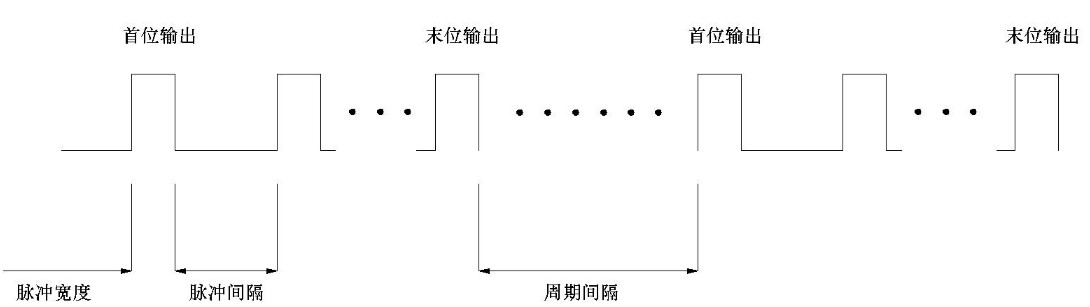

三、在線型輸出波形
四、技術參數
1.輸入電壓：AC 180-240V 50HZ;
2.每路輸出電壓：DC 24V/AC 220V;
3.每路輸出電流：DC 1A/AC 1A;
4.脈沖寬度：【1-9999】*0.01秒;
5.脈沖間隔：【1-9999】*1秒;
6.提升閥數：【0-5/10/15】*1路;
7.組脈沖閥數：【1-10/20/30】*1路;
8.周期間隔：【1-9999】*10秒;
9.提脈間隔：【1-9999】*1秒;
10.室間隔：【1-9999】*1秒;
11.壓差輸入信號類型：開頭觸點（干接點）;
五、外形尺寸及安裝（詳見產品隨機說明書或官網下載）
]]>
